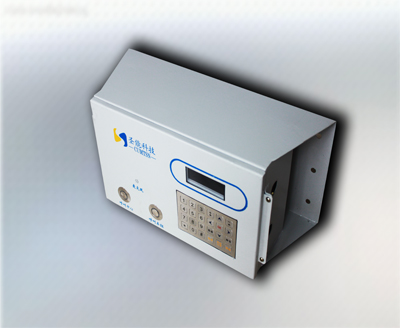

KT421-F礦用隔爆兼本安型廣播分站是井下系統的核心部分，負責和地面主控站及井下擴音電話之間的通信、接續、交換、控制等，分站與地面接口之間用光纜傳輸，和擴音電話之間根據距離可以用網線或光纜傳輸。

防爆型式：礦用本質安全型
防爆標志：ExibI Mb
煤安標號：MHC140211
執行標準：
GB3836-2010
MT209-1990（抗干擾及可靠性除外）
Q/320307KAA38-2014

（1）分站具有通過以太網電口或者以太網光口進行數據傳輸?shù)墓δ埽?br /> （2）分站具有廣播的功能；
（3）分站具有呼叫、接聽功能；
（4）分站具有按鍵及顯示功能。

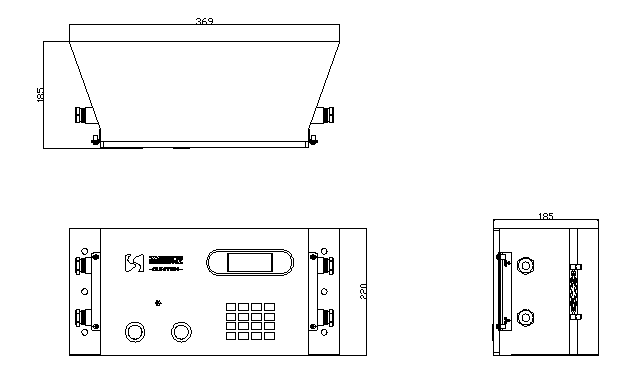

(a)外型尺寸（見圖2）：長×寬×高：369×220×185(mm)；
(b)整機重量：約8.5kg

(圖2)

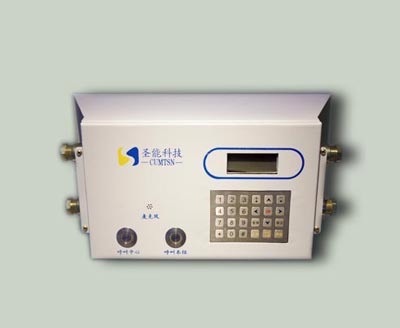

廣播分站通過鍵盤撥號，可以對任何一個網絡上的通信設備進行呼叫通話，液晶顯示目前廣播分站狀態及撥號號碼，可以在井下查詢通話記錄，控制界面直觀，操作簡便。按一下本組通話按鈕，對準麥克講話，即可實現同一分組語音喊話；再按一下按鈕即可停止喊話，轉入接收語音狀態。注意：不喊話時請不要按下按鈕。若需要與調度室通話，按下呼叫中心按鈕，具體操作同上。

本公司擁有更改產品設計與規格的解釋權，屆時恕不另行通知
此版權屬徐州圣能科技有限公司所有，未經徐州圣能科技有限公司許可，任何單位或個人不得以任何形式或任何手段復制或抄襲本書的部分或全部內容。

(a)工作電壓：12V；
(b)工作電流：≤1A；

(a)音響響度≥85dB，失真度 ≤10%（配接廣播分站話筒輸入1000Hz ，40mV的音頻信號）;
(b)頻響在350Hz～3000Hz內不大于±6dB。

(a)數量：2個；
(b)傳輸方式：TCP/IP協議全雙工傳輸；
(c)傳輸速率：100Mbps；
(d)工作電壓峰峰值：1V～5V；
(e)——最大傳輸距離：100m (使用MHYV4×2（1/0.97mm）煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜)。

(a)數量：2路；
(b)連接方式：SC；
(c)傳輸方式：全雙工TCP/IP以太網光信號傳輸協議；
(d)傳輸速率：100 Mbps；
(e)光發射功率：-10～0dBm（0.1mW～1mW）；(波長為1310nm的單模光纖)；
(f)光接收靈敏度：≤-20dBm；(波長為1310nm的單模光纖)；
(j)最大傳輸距離：10km （傳輸介質：煤礦用阻燃通信單模光纖MGTSV 2B（光纖衰減0.4dBm/km，接點數8個，其中活動熔點2個、冷熔點3個、熱熔點3個）。
